第一章 系统总体概述
1.1 前言
依时利是一家集研发、生产、销售为一体的的智能化高科企业，公司云集了一批从事智能交通、收费管理系统资深研发技术人员，拥有强大的技术实力，开发的整合型感应式智能停车场管理系统，具有技术先进、可靠性强、管理功能强等特点，是物业管理部门停车场现代化，堵塞征费漏洞的明智选择。


传统停车场管理存在着管理成本高、劳动强度大、服务效率低、资金流失和车辆失窃严重等各种弊端，无法保障投资者的收益及停放车辆的安全，因而严重制约了停车场事业的发展。


本图像型感应卡停车场管理系统采用了国际上最先进的感应式IC卡、32位芯片技术，结合本国实际情况开发了具有完全自主知识产权及核心技术的停车场管理系统。


该系统采用非接触式操作，具有方便快捷、收费准确、稳定可靠、适合国情、安全性好、形式灵活、功能强大等众多优点。


该系统自我司产品投入市场以来，已先后在中国大陆各级城市、香港、台湾、马来西亚等各地安装使用。经众多用户的使用证明，该系列产品能够有效地解决人工管理停车场所存在的问题，深受业主、车主双方好评。几年来，在国内同行的努力下，已成功地替代了国外纸带式条码卡、磁卡、接触式IC卡等落后的收费系统而成为当今停车场设备的主流，对中国停车场事业的发展起到了十分重要的作用。





1.2 系统概述
采用感应卡停车场管理系统，在停车场的出入口设置一套出入口管理设备，使停车场形成一个相对封闭的场所，临时用户进出车只需将IC卡在读卡箱前轻晃一下，系统即能瞬时完成检验、记录、核算、收费等工作，挡车道闸自动启闭，方便快捷地进行着停车场的管理；固定用户无需开窗读卡，实现远距离不停车读卡，加快车辆通行速度，防止高峰期车辆拥堵，同时也预防交通安全隐患。


进场车主和停车场的管理人员均持有一张具有自己私人密码的非接触IC卡和蓝牙远距离有源卡，作为个人的身份识别，只有通过系统检验认可的IC卡（蓝牙远距离卡）才能进行操作(管理卡)或进出（停车卡），充分保证了系统的安全性、保密性，有效地防止车辆失窃，免除车主后顾之忧。


管理卡分级发行、确定权限，以杜绝管理人员作弊。任何一张管理卡持有者上机操作前均要凭卡进行操作登记。对出口值班员来讲，操作登记完毕后则可进入收费管理，期间该出口所有收费均自动记入该值班员名下并存入电脑数据库。由于值班员持操作卡受权限限制，不能进入系统中更高的软件菜单项，所以对电脑所记录的数据无法干涉；上级管理者可以凭卡随时查询，核对或打印一个值班段或任何一段时间乃至整个停车场的工作记录。这样就从根本上杜绝了停车费用流失和财务统计的失误，同时系统自动运行，进出车辆自动拍照，实现图像对比，杜绝了人情车、霸王车造成的经济损失，又增加车辆管理的安全性。


停车卡可根据需求不同，分别发行月租卡（月票卡）、储值卡、特种卡（免费卡）和时租卡（临时卡）四种类型的卡：月租卡和特种卡以时间为限额；储值卡以余额为限额；临时卡随到随取，简捷方便；另外月租卡与储值卡实行预交费用，使车场管理简明、主动，月租用户可以持有蓝牙远距卡实现不停车收费。


系统支持三种车类的不同收费方式，以满足按车类分别收费的要求。


电脑自动计时、计费，特殊卡、月卡自动识别，临时卡人工收取现金，服务快捷高效，电脑显示屏及收费显示屏同时显示停车时间与应收费用，卡上余额或有效期限，收费透明度高，票箱显示屏还提示指导住户使用停车场，并以文明语言问候致意，使住户心情舒畅，以吸引更多使用者，提高使用效益。


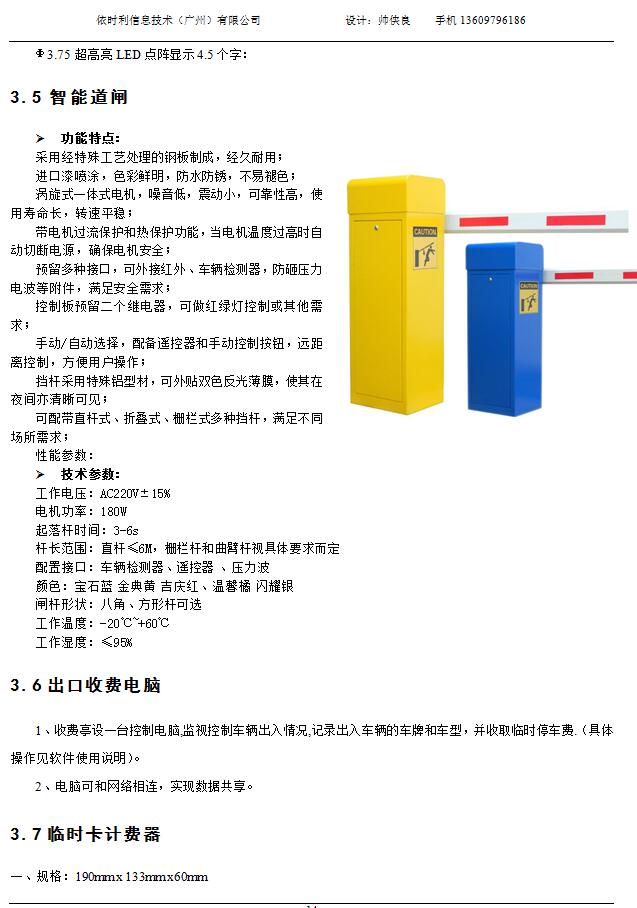

系统配套的电动挡车道闸具有防抬杆、防砸车功能；系统的检测装置采用先进的数模转化技术，抗干扰能力强，适应各种恶劣环境，具有灵敏度与可靠性同时提高的独到之处；系统可随时查询车位。


系统还在停车场的出入口各安装一台高解析度彩色固定摄像机、固定支架、自动光圈手动对焦镜头, 可24小时监视车辆出入情况，可看清车牌号码。当有车辆驶入车场时，摄像机将信号通过视频电缆传输到停车场管理系统中，存入数据库中；当有车辆驶离车场时，车辆除应交纳必要的管理费用外，驶离车辆的所有资料（车牌、型号、颜色等）都必须与驶入车场时的资料对比相同，闸杆才升起，让车辆通过。


1.3 系统功能
采用本系统可以显著地降低停车场的营运成本，本系统采用了最新的计算机及感应式IC卡技术，融合了图像对比管理、字符叠加、语音提示、万能查询打印等多种先进技术为一身的多媒体综合车辆收费管理系统，能有效地控制、监测、管理停车场的运作，它配置灵活容易满足用户的需要，配合蓝牙远距离读卡技术，方便固定用户进出停车场，减少车辆拥堵，加快通行速度。

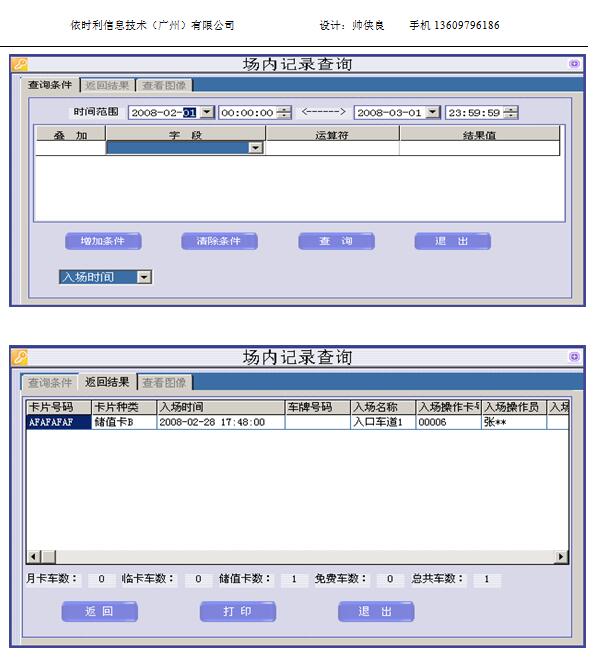

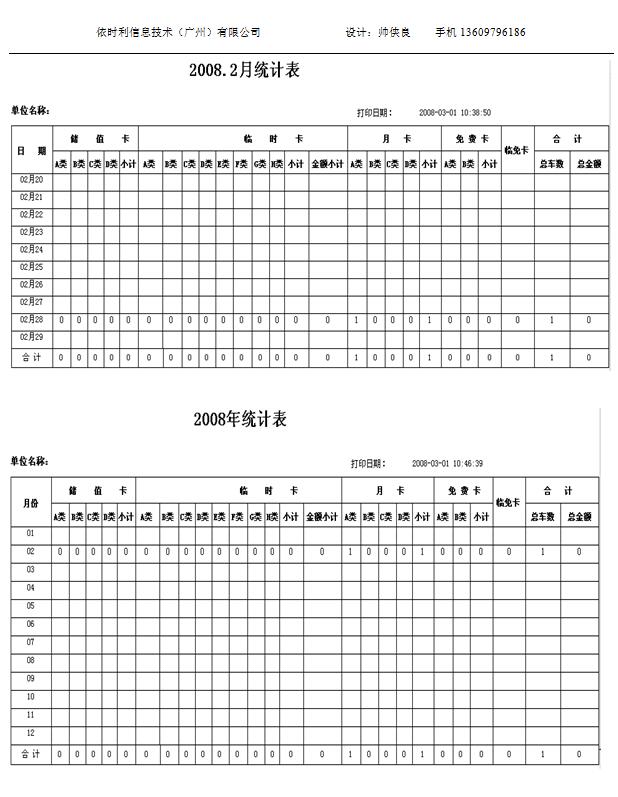

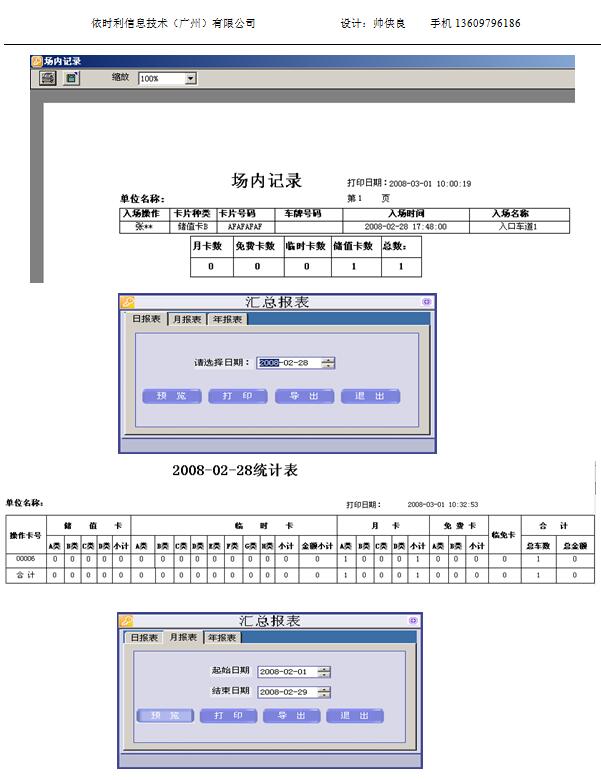

本停车场收费管理系统是建立在TCP/RS-485通讯的基础上。这种通讯通过两对双绞线或四屏蔽线、光隔离长线驱动器与控制管理微机的RS-232接口连接，拥有传输距离远等特点，公司所有系统既可以应用于小型的一进一出停车场系统，也可以应用于大型的多进多出车场系统，其数据存储于后台服务器，并使用SQL Server 2000作为数据库服务器，在具备了该网络数据库本身所特有的强大数据管理功能的同时又给用户提供了较为人性化的易于使用的用户界面，用户可以于任意一台终端较为方便的查询车辆的进出资料、收费资料以及各种统计报表等，可以按照任意范围、任意顺序、任意规格进行打印输出，而且其报表格式采用了标准的超文本格式，可以方便的转换存储（IE、Word、Excel均可以直接打开此种格式）。。


入口完成出卡、读卡、控制挡车器等操作。对于时租卡在出口收费处付款；付款后，顾客即可驱车出停车场。对月租卡顾客，则无须每次停车都去付款，他们的停车费是按月支付的；但必须采用迂回措施防止他们“一次入，多次出”或“多次入，一次出”。对于储值卡顾客，也无须每次停车都去付款，它们的停车费事先存储在卡中，每次停车系统自动从卡中扣除。对于特种卡顾客，则直接出入不受操作员的控制。


本停车场电脑收费系统可以处理各种票卡，本系统使用的票卡有：时租卡（临时卡）、月租卡、特种卡、储值卡等。我公司提供的是国外原装进口芯片的感应式IC卡或客户自选的其它品牌的各类感应IC或ID卡，以便实现一卡通功能。


临时卡（IC卡）：


由入口票箱发出的票卡，停车费由停车时间决定，持此票卡在出口收款处前付款；付款后管理员收回此票卡，再重新放入入口发卡机内。


月租卡（蓝牙远距离有源卡）：


月租卡持有者可以在有效时间段内随时进出停车场；停车费每月结算一次（也可以免费），对于月租卡设有防迂回措施，防止“一次入，多次出”或“多次入，一次出”；另外，设置时间段可以限制使用时间，月租卡采用蓝牙有源卡，可以实现不停车场远距离读卡。


特殊卡：


在一段时间内（如会议期间），持此卡人可以自由地出入停车场。


储值卡：


储值卡持有者事先付款将金额存入卡中，停车时系统自动从卡中扣除停车费用。余额不足时必须再充值，否则无法继续使用。


1.4 系统特征
★充分发挥IC卡的优势，系统脱机脱网收费


系统充分发挥IC卡的优势，以IC卡中写入了客户的信息，在交易过程中，IC卡和控制机之间直接完成，不受电脑，网络的限制和影响，收费可以做到脱机脱网，保证了在电脑、网络、通讯出故障或不能使用的情况下的交易收费的连续性。


★吸纳ID远距离的优势，更可将IC或ID系统轻松升级为IC/ID兼容系统


IC卡脱机收费有着不可替代的优势，在有些环境下，长期用户(月卡车)对读卡距离，提出了更高的要求，停车场系统可以直接将各种基于WG26、WG34的远距离读卡器兼容进系统，不但可以发挥IC卡脱机脱网收费的优势，又可以让长期用户享受到远距离卡带来的轻松读卡的洒脱，IC/ID兼容为一体，也可以灵活配置为全IC卡系统或全ID系统，更可以随时轻松升级为IC/ID兼容的系统。


★脱机语音和中文显示，人机交流不受电脑状态限制


停车场系统，语音和中文显示，完全由主板控制，淘汰了电脑声卡语音，显示屏提示内容，同样由主板控制，在电脑、通讯出问题或被占用的情况下，控制机的人机交流，交易不受任何影响。


★防丢卡措施


车主读卡或出卡机出卡读卡后，此时若重复读卡，系统将自动上锁，后续追尾车辆此时若读启系统，系统自动检测到前一车辆驱离道闸后自动解锁，等待下一车主读卡或出卡机出卡。这样不但杜绝了汽车追尾抢位的混乱也杜绝了月卡、储值卡车主盗走临时卡的弊端，真正实现了一车一卡的功能。


★无效卡和非有效临时卡回收措施


当由于工作疏忽，将月卡、未出场的临时卡或坏卡，总之不是有效的临时卡放入出卡机后，车主取卡时，当该张卡出卡时。出卡机马上会吞回后，补发一张有效卡，整个过程快捷、轻松，防止了客户取卡后不能用的尴尬。


★手动开起道闸记录，非读卡出场的车，一目了然


系统对手动放行，有详细的记录，并可配合图像抓怕，让手动放行的车辆在报表中一目了然，系统更具备安全性，也杜绝了收费中的漏洞。


★多重数据安全保护，保证控制机记录和资料的可靠性


主控板采用了三层安全保护措施，层层防护控制机中数据的安全性，行业中的丢记录，丢数据，丢卡号等数据安全性，在本系统中，不复存在。


★完善的收费标准模式，让你收费标准定义自如


系统总结国内各种收费模式，有着超过多种模式自由配置设置，更内嵌了北京，深圳，南京，广州等多地的模板，让你轻松配置你需要是收费标准。


★可靠的数据传输功能，更进一步保证数据安全性


管理电脑与系统设备通讯都有严格的握手协议，系统对每条记录进行了严格的检查与校验，保证了数据传输的完整性和安全性，数据传输可靠性达到100%。而同类产品在数据传输过程中都存在数据丢失的缺陷。


★嵌套车场，可以轻松实现管理


我司系统丰富的功能设置，可以满足多方面的功能要求，连众多难解决的大套小，嵌半的管理模式，也是通过拨码开关轻松设置完成。


★中央收费功能，满足集中收费场所的需求


系统可以轻松配置成中央收费模式，缴费后出口吞卡，如果超时，更有退回卡片，超时补费提示；


★系统强大的存储容量及黑名单功能


记录的存储数量可达到10000条以上，黑名单功能，其数量可达到10000个，卡片发行的标准数量为65000张，可扩展到1000000张以上，充分体现了系统功能的强大性及技术上的成熟性。


★中英文显示屏可自定义显示信息，方便实用


控制机中英文显示屏集车场语言显示、公共广告（管理信息、天气预报等）及车位显示于一体，中英文显示屏显示内容可随时发布信息，进行更换，显示模式多样化、显示内容人性化、操作控制简易化，适时刷新显示车场状况，能满足停车场多种管理情况的要求。

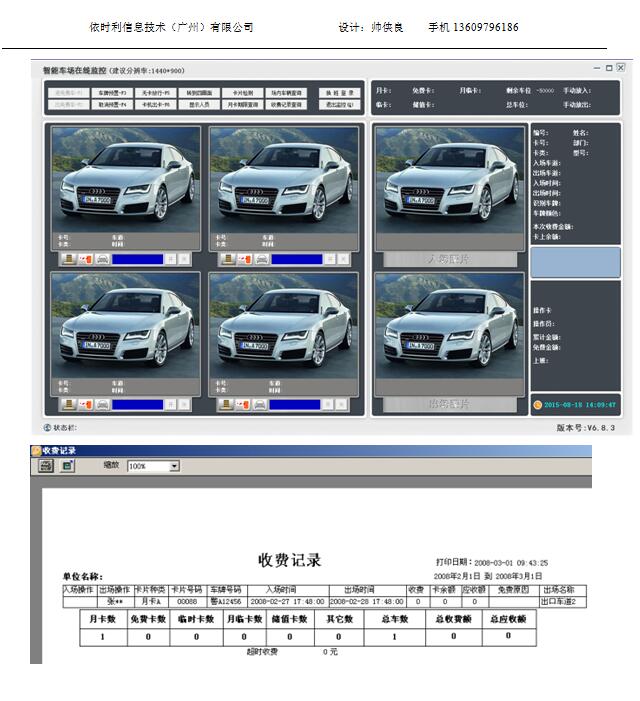

★四画面，六画面图像显示，适用多车道管理


一台电脑可以实时显示两路、四路动态视频，四画面或六画面的监控界面选择，满足用户不同环境下的多种需求。


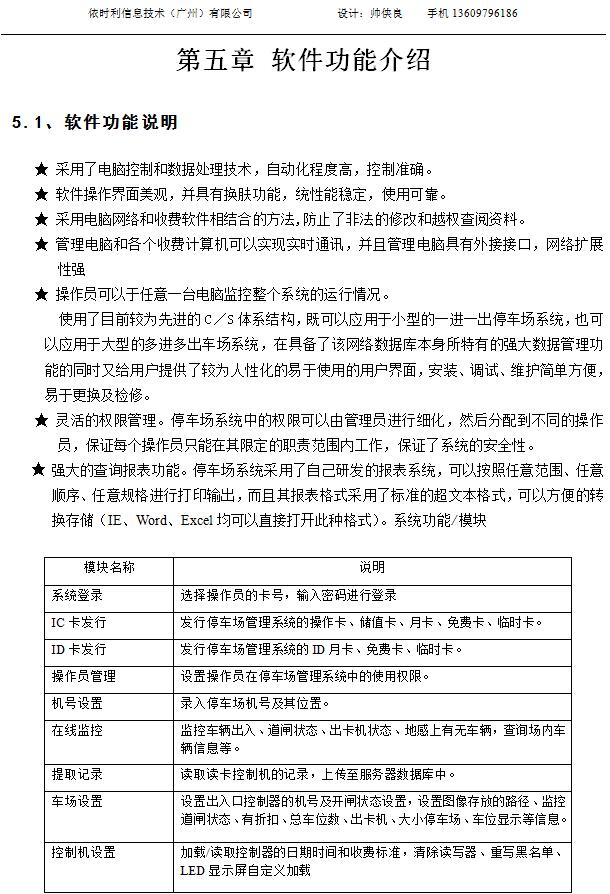

★软件操作权限分配可精确的每一个菜单，让管理更灵活


管理员可以为每个操作员设置不同的权限，操作员操作软件中的每一个菜单，都需要管理员开放对该用户授权开放，不同的人，做不同的事，系统安全灵活。


第二章 系统方案设计
2.1 总体设计

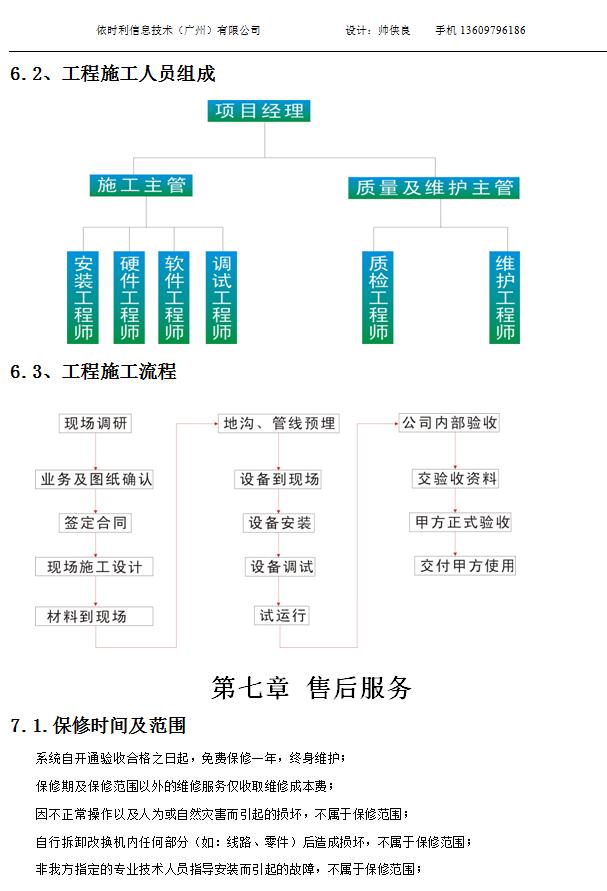

本次方案设计，严格本着科学性、先进性、可靠稳定性及经济性的原则，在对设计图样和工程实地经过缜密研究的前提下，考虑了优质器材选择和性价比等诸多因素后，充分接纳工程顾问方的建议，并结合多年工程经验设计出这套方案，以供参考。


根据该停车场的实际情况，我们为整个停车场管理系统制定远近距离相结合的方案，临时客户或固定业主采用IC近距离读卡方式控制车辆进出，月租用户(固定业主)可选择蓝牙远距读卡方式进行读卡，满足用户自主选择不同的方式进入停车场，充分实行出入口电脑监控和收费，使停车场收费管理建成方便，安全，高效的控制体系。


本停车场为嵌入式停车场，小区分别为二个一进一出，小区内有个一进一出地下车库，小区地面主要为临时车辆，地下车库主要为固定业主停放车辆，根据实际情况和甲方的要求，小区的二个出入口做标准的IC卡停车场收费系统，地下车库为标准IC卡+蓝牙远距离停车场系统，小区总出口配备蓝牙远距离读头和自动临时卡发卡系统，固定用户和临时用户都允许出入，地下停车场设为固定用户专用停车场，配备蓝牙远距离读卡系统，只允许固定用户进入车库，鉴于现场实际情况和综合停车场设备投入合理化的原则，该方案为目前比较常用的方案，一方面可以减少设备投入，另一方面充分突出停车场系统的收费和管理特点。地下车库为固定业主停放，不需要临时卡收费，可以不配备收费电脑，系统与地面比较近的收费系统进行485通讯连接，由地面停车场系统收费电脑进行管理。停车场的收费管理、月租卡储值卡、操作卡的发售均由管理中心的管理电脑完成（也可直接在出口的任何一台电脑上发行卡机，具体根据客户需求而定）。


特别提示：当系统有后台管理授权功能，或多个出口的多台电脑进行管理时，必须将多台电脑组建内部局域网，普通网线联网距离为90米，如距离较远必须考虑使用光纤，确保电脑之间的通讯正常可靠，由于该停车场地面和地下车库的出入口相距只有200m左右，又规定地下车库只允许进固定业主车辆，从而地下车库可以节省台电脑，地下车库的停车场系统和地面停车场系统只需要用RS485通讯（RS485的通讯距离一般是一千米左右）连接则可，节省施工成本和设备的投入。


本系统不仅对月租卡车辆进行收费管理，而且允许外来临时车辆进入停车场并进行临时收费。

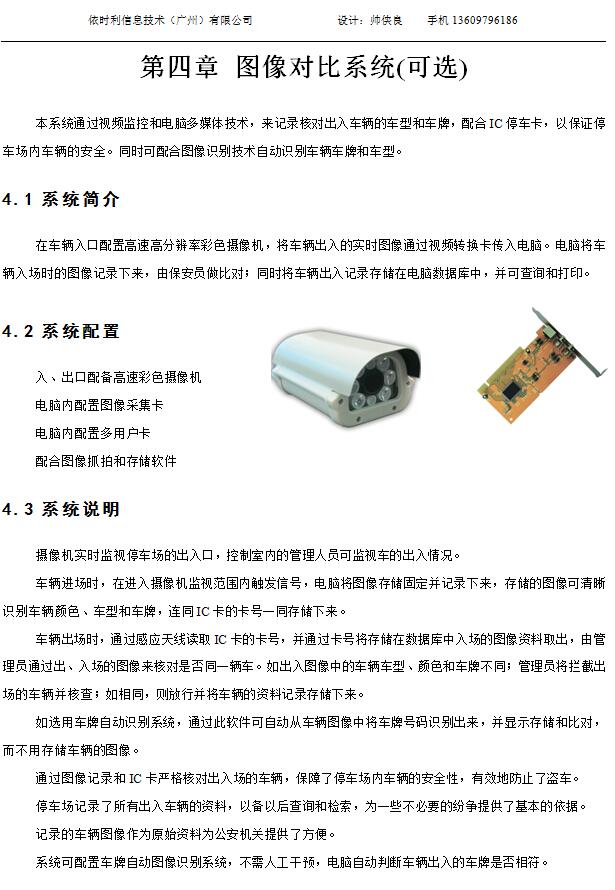

为了防止不法分子偷停车卡后再入停车场偷车的情况发生，采用图像捕捉卡将入口处摄取的车辆图像存入计算机图像数据库中；当车辆出场时，计算机自动调出此入口图像与出场车辆进行人工识别，确认同一卡号，同一车辆时放行；异者报警。


2.2 入口设备及流程

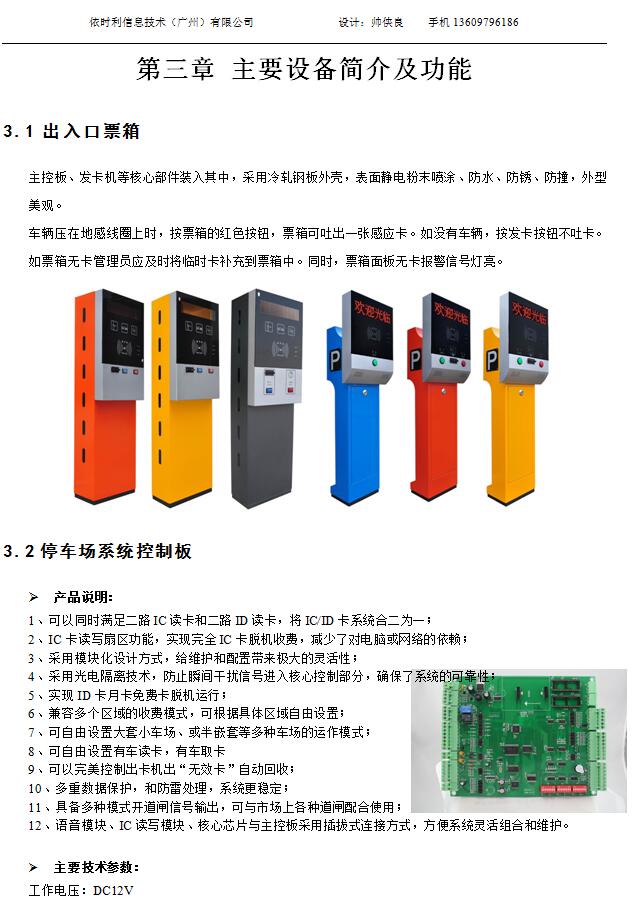

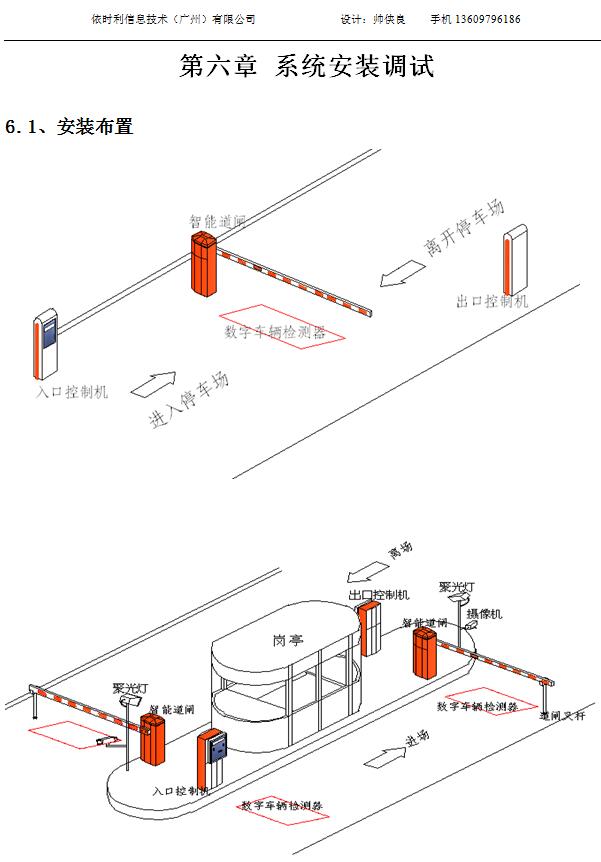

入口部分主要由入口票箱、蓝牙读头、电动栏杆、入口显示屏、车辆检测设备、彩色摄像机组成。

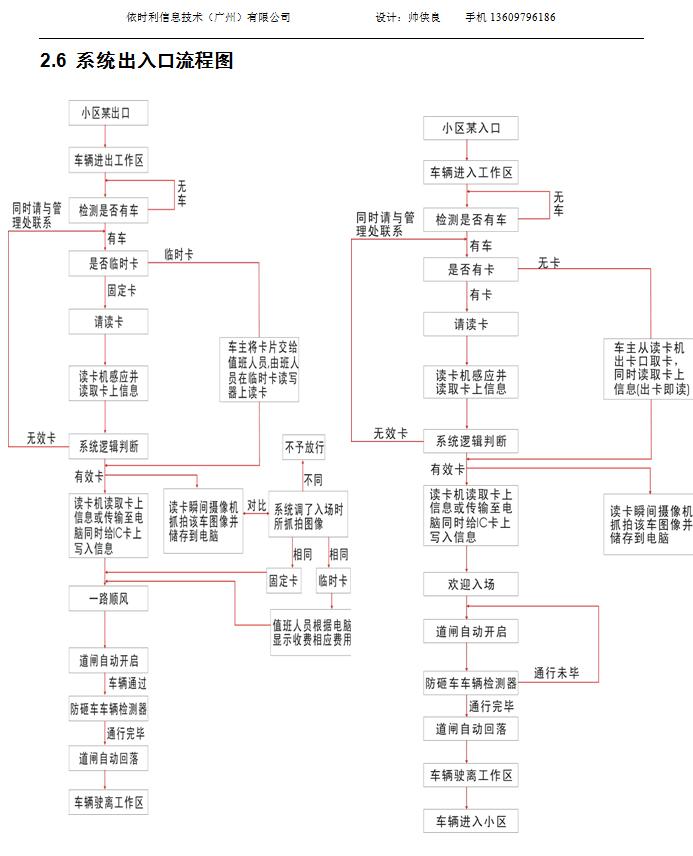

临时车进入停车场时，保安给司机临时卡片并刷卡，这时启动入口摄像机，摄录一幅该车辆图像，并依据相应卡号，存入出口收费处的计算机图像数据库中。刷卡后，电动栏杆起栏放行车辆，车辆通过车辆检测线圈后自动放下栏杆。


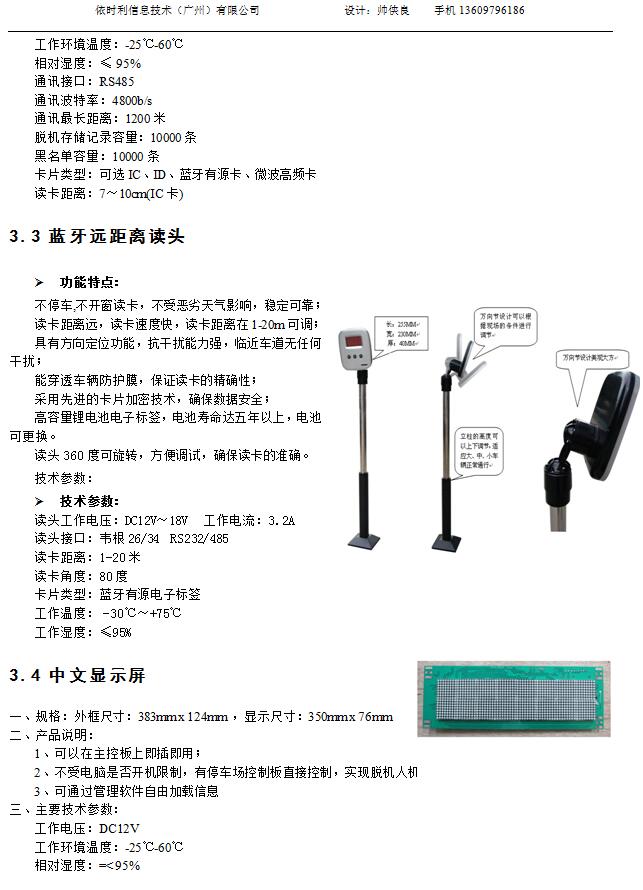

月租卡车辆进入停车场时，设在车道下的车辆检测线圈检测车到，这时激活蓝牙远距离读头，车主车内的蓝牙有源卡同时被激活并读卡，读卡成功后，启动入口摄像机，摄录一幅该车辆图像，并依据相应卡号，存入出口收费处的计算机数据库中。电动栏杆起栏放行车辆，车辆通过车辆检测线圈后自动放下栏杆；若无效，则不允入场。


2.3 出口设备及流程
出口部分主要由出口读卡机、蓝牙远距离读头、电动栏杆、车辆检测设备、彩色摄像机等组成。


临时车驶出停车场时，在出口处，司机将停车场IC卡交给收费员，出口处电脑根据IC卡纪录信息自动调出入口图像，进行人工对比，并自动计算出应交费用，并通过收费显示屏显示，提示司机交费。收费员收费及图像对比确认无误后，按确认键，电动栏杆升起。车辆通过埋在车道下的车辆检测线圈后，电动栏杆自动落下，同时收费电脑将该车信息记录到交费数据库内。


月租卡车辆驶出停车场时，设在车道下的车辆检测线圈检测车到并激活蓝牙远距离读头，车主车内的蓝牙有源卡同时被激活并读卡，如读卡成功，电动栏杆起栏放行车辆，车辆感应器检测车辆通过后，栏杆自动落下；若无效，不允放行。


2.4 出口收费处设备

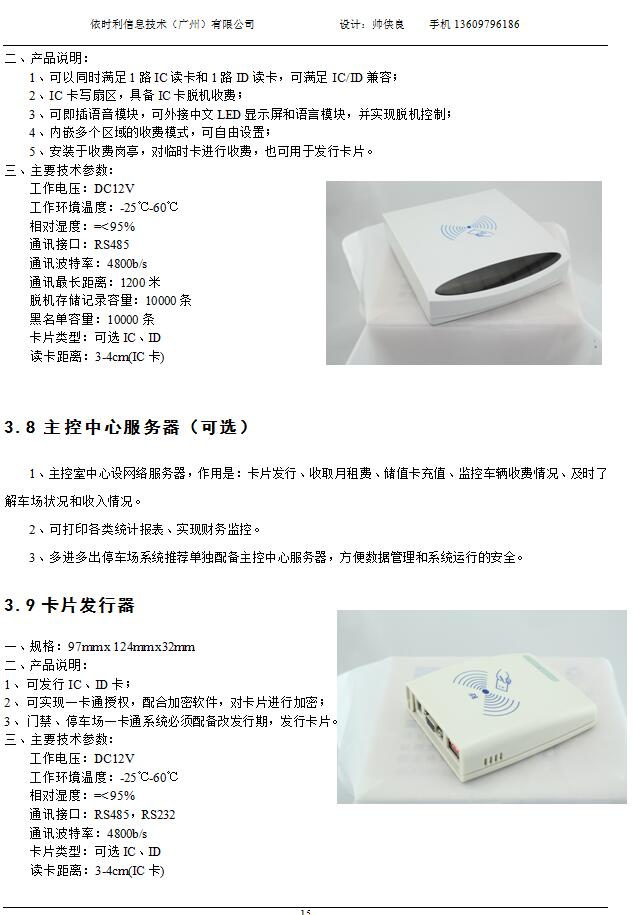

出口收费处内设备由收费管理电脑（内配图像捕捉卡、多用户卡）、报表打印机、发卡读写器、UPS电源、控制操作台组成。


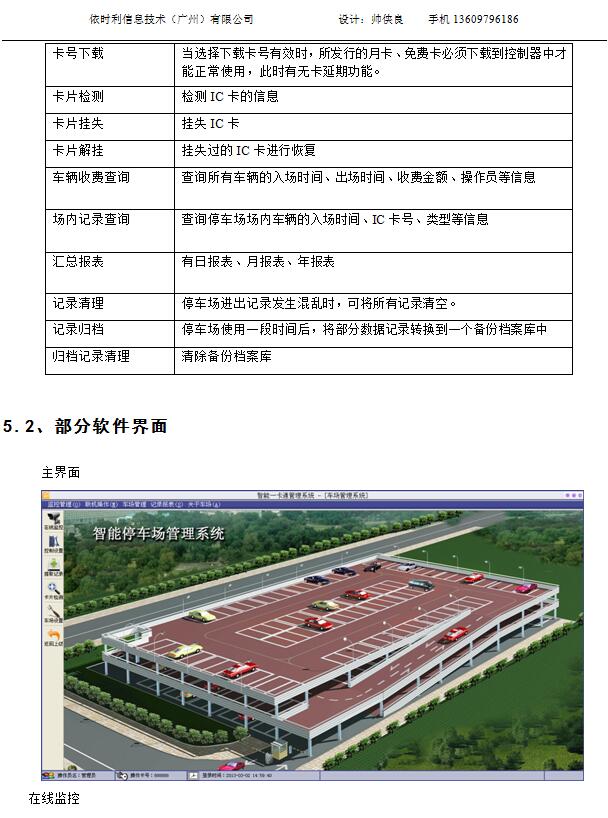

收费管理电脑由停车场管理部门控制，通过RS-232接口与出入口发/读卡机实时通信外，同时完成同一卡号入口车辆图像与出场车辆车牌的对比、车场数据采集下载、读写用户IC卡、查询打印报表、统计分析、系统维护等功能，汇总各类数据以供领导和计划部门参考。并完成本停车场月租卡、储值卡、特种卡的发行功能。

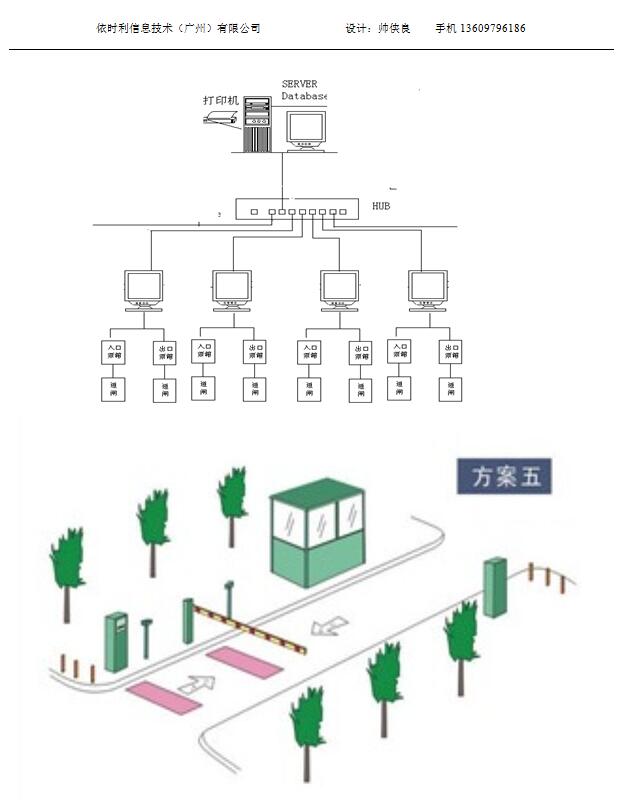

2.5系统结构图
